سیستم BMS ساختمان یا سیستم مدیریت هوشمند ساختمان (Building Management System) امروز یکی از مهم ترین ابزارها برای کنترل مصرف انرژی، افزایش آسایش ساکنان و کاهش هزینه های نگهداری در ساختمان های متوسط و بزرگ است. اگر مدیر یک برج اداری، بیمارستان، هتل یا مجتمع تجاری باشید، احتمالا با چالش هایی مثل قبض های سنگین انرژی، خرابی های ناگهانی تجهیزات موتورخانه و نارضایتی ساکنان از دما و تهویه روبه رو شده اید. BMS دقیقا برای حل همین مسائل طراحی شده است.
در این مقاله از تیم بهینه انرژی هوشمند، به زبان ساده و در عین حال تخصصی توضیح می دهیم BMS چیست، از چه اجزایی تشکیل می شود، در چه بخش هایی از ساختمان کاربرد دارد، چه مزایایی دارد، چگونه اجرا می شود و هنگام انتخاب و پیاده سازی آن باید از چه اشتباهاتی دوری کرد.
BMS چیست؟ تعریف سیستم مدیریت هوشمند ساختمان
BMS یک سیستم کنترلی و نظارتی یکپارچه مبتنی بر سخت افزار و نرم افزار است که تجهیزات مکانیکی و الکتریکی ساختمان را به یکدیگر متصل می کند و امکان پایش، کنترل و بهینه سازی آن ها را از یک نقطه مرکزی فراهم می آورد. به این سیستم گاهی BAS (Building Automation System) هم گفته می شود.
به بیان ساده، BMS مانند مغز ساختمان عمل می کند. اطلاعات را از سنسورها دریافت می کند، بر اساس منطق کنترلی تعریف شده تصمیم می گیرد و فرمان لازم را به تجهیزاتی مثل پمپ، فن، دمپر، شیر موتوری و چراغ ها ارسال می کند. نتیجه این است که هر تجهیز فقط به اندازه نیاز واقعی و در زمان مناسب کار می کند.
تفاوت BMS با کنترل سنتی تجهیزات
در ساختمان های سنتی، هر تجهیز معمولا کنترل مستقل خود را دارد؛ ترموستات بویلر جدا، تایمر روشنایی جدا و تابلو کنترل چیلر جدا. این تجهیزات از وضعیت یکدیگر اطلاعی ندارند. در BMS همه این اجزا در یک شبکه با هم ارتباط دارند. برای مثال وقتی دمای بیرون بالا می رود یا طبقه ای خالی از سکنه است، سیستم می تواند به صورت خودکار نقطه تنظیم دما، دور فن ها و وضعیت روشنایی را تغییر دهد.

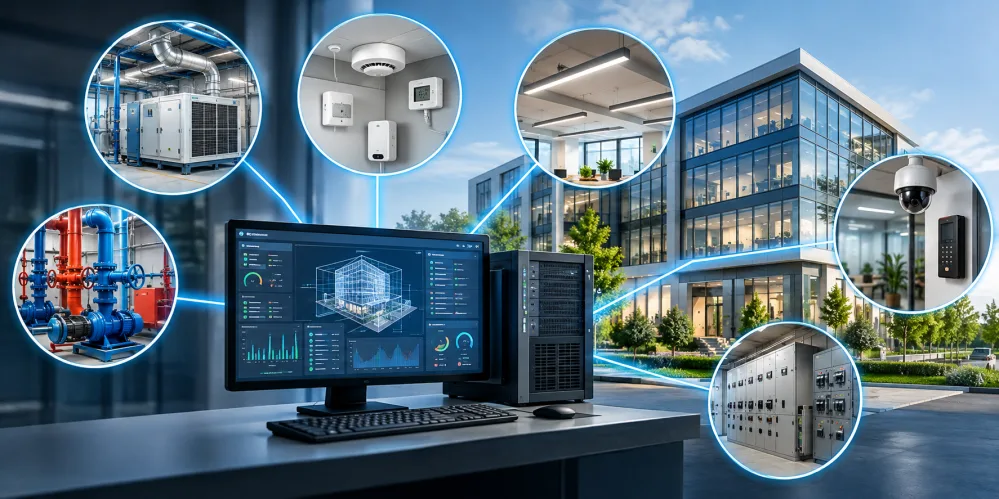

اجزای اصلی سیستم BMS ساختمان
یک سیستم BMS استاندارد از چند لایه اصلی تشکیل می شود که در کنار هم کار می کنند.
۱. سنسورها و ابزار دقیق
سنسورها چشم و گوش BMS هستند. مهم ترین آن ها عبارت اند از:
سنسور دما و رطوبت محیط، کانال و لوله
سنسور فشار آب و هوا و فشار تفاضلی
سنسور کیفیت هوا مانند CO2 و VOC
سنسور حضور و حرکت
سنسور نور و شدت روشنایی
فلومتر و کنتور هوشمند برق، گاز و آب
دقت و محل نصب صحیح سنسورها نقش تعیین کننده ای در کیفیت تصمیم گیری سیستم دارد. سنسوری که کنار منبع گرما یا در مسیر جریان نامناسب نصب شود، کل منطق کنترل را دچار خطا می کند.
۲. کنترلرها (DDC و PLC)
کنترلرهای DDC (Direct Digital Control) قلب کنترلی BMS هستند. این کنترلرها ورودی های آنالوگ و دیجیتال را از سنسورها می خوانند، الگوریتم های کنترلی مانند PID را اجرا می کنند و خروجی لازم را به عملگرها می فرستند. در برخی پروژه ها، به ویژه در موتورخانه ها و صنایع، از PLC نیز استفاده می شود. نکته مهم این است که کنترلرها باید بتوانند حتی در صورت قطع ارتباط با نرم افزار مرکزی، به صورت مستقل و ایمن به کار خود ادامه دهند.
۳. عملگرها (Actuators)
عملگرها فرمان کنترلر را به حرکت فیزیکی تبدیل می کنند. نمونه های رایج عبارت اند از:
شیرهای موتوری دو راهه و سه راهه
دمپرهای موتوری هواسازها و کانال ها
اینورترها یا درایوهای دور متغیر (VFD) برای پمپ ها و فن ها
رله ها و کنتاکتورهای فرمان روشن و خاموش
۴. نرم افزار مرکزی و رابط کاربری (SCADA یا HMI)
نرم افزار مرکزی جایی است که اپراتور یا مدیر ساختمان وضعیت کل تاسیسات را به صورت گرافیکی مشاهده می کند. قابلیت های کلیدی این لایه شامل نمایش زنده وضعیت تجهیزات، مدیریت آلارم ها، ثبت تاریخچه داده ها (Trend)، زمان بندی کارکرد، گزارش گیری مصرف انرژی و دسترسی از راه دور از طریق وب یا موبایل است.
۵. شبکه و پروتکل های ارتباطی
برای اینکه تجهیزات سازندگان مختلف بتوانند با هم صحبت کنند، از پروتکل های ارتباطی استاندارد استفاده می شود:
BACnet: پروتکل باز و استاندارد بین المللی ویژه اتوماسیون ساختمان که در پروژه های HVAC بسیار رایج است و نسخه BACnet/IP آن روی شبکه اترنت کار می کند.
Modbus: پروتکلی ساده، قدیمی و بسیار پرکاربرد که بسیاری از چیلرها، کنتورها، اینورترها و مشعل ها از آن پشتیبانی می کنند.
KNX: استاندارد اروپایی پرکاربرد در کنترل روشنایی، پرده و اتاق ها که در ساختمان های مسکونی لوکس و هتل ها محبوب است.
LonWorks: پروتکلی که در گذشته در بسیاری از پروژه های بزرگ استفاده می شد و هنوز در برخی ساختمان های موجود دیده می شود.
انتخاب پروتکل باز به جای پروتکل اختصاصی یک سازنده، وابستگی کارفرما به یک تامین کننده را کاهش می دهد و توسعه آینده سیستم را ساده تر می کند.
کاربردهای BMS در ساختمان
کنترل هوشمند HVAC؛ چیلر، بویلر و هواساز
بخش گرمایش، سرمایش و تهویه معمولا بزرگ ترین مصرف کننده انرژی در ساختمان های اداری و تجاری است. به همین دلیل مهم ترین کاربرد BMS در همین حوزه است. برخی از قابلیت های رایج عبارت اند از:
تنظیم دمای آب رفت بویلر بر اساس دمای هوای بیرون (Outdoor Reset)
توالی روشن و خاموش شدن چیلرها و بویلرها بر اساس بار واقعی
کنترل دور پمپ ها و فن ها با اینورتر به جای کارکرد دائم با دور ثابت
کنترل هوای تازه هواسازها بر اساس میزان CO2 و استفاده از سرمایش رایگان (Economizer)
زمان بندی کارکرد بر اساس ساعات اداری و روزهای تعطیل
اگر بخواهید از همین نقطه شروع کنید، خدمات [بهینه سازی سیستم HVAC ساختمان](https://behine-energy.com/building-hvac-optimization) و [پایش هوشمند موتورخانه](https://behine-energy.com/boiler-room-smart-monitoring) در بهینه انرژی هوشمند دقیقا برای همین هدف طراحی شده اند.
مدیریت روشنایی
BMS می تواند روشنایی را بر اساس برنامه زمانی، حضور افراد و میزان نور طبیعی کنترل کند. در پارکینگ ها، راهروها و فضاهای عمومی که اغلب چراغ ها بی دلیل روشن می مانند، این قابلیت تاثیر قابل توجهی دارد.
امنیت و کنترل دسترسی
یکپارچه سازی BMS با سیستم کنترل تردد و دوربین های مداربسته امکان می دهد مثلا با ورود اولین کارمند به یک طبقه، روشنایی و تهویه آن طبقه فعال شود یا در صورت تردد غیرمجاز، آلارم در اتاق کنترل نمایش داده شود.
یکپارچگی با سیستم اعلام حریق
سیستم اعلام حریق به دلیل الزامات ایمنی معمولا مستقل باقی می ماند، اما می تواند اطلاعات خود را با BMS به اشتراک بگذارد. در زمان حریق، BMS می تواند هواسازها را خاموش کند، دمپرهای دود را در وضعیت مناسب قرار دهد، فن های تخلیه دود و فشار مثبت راه پله را فعال کند و آسانسورها را به طبقه همکف بفرستد.
پایش آسانسور و تجهیزات جانبی
پایش وضعیت آسانسورها، پله برقی، پمپ های آتش نشانی، منابع آب، دیزل ژنراتور و UPS از دیگر کاربردهای BMS است. ثبت ساعت کارکرد این تجهیزات به برنامه ریزی نگهداری پیشگیرانه کمک می کند.
مدیریت انرژی (EMS)
لایه مدیریت انرژی یا EMS با جمع آوری داده کنتورهای برق، گاز و آب، امکان تحلیل الگوی مصرف، شناسایی مصارف غیرعادی، مقایسه طبقات یا ساختمان ها با یکدیگر و کنترل پیک بار را فراهم می کند. بدون اندازه گیری دقیق، مدیریت انرژی عملا ممکن نیست.
مزایای سیستم BMS ساختمان
کاهش مصرف انرژی
مهم ترین انگیزه بیشتر کارفرمایان برای اجرای BMS، کاهش مصرف انرژی است. میزان صرفه جویی کاملا به شرایط ساختمان بستگی دارد؛ از جمله وضعیت فعلی تاسیسات، کیفیت عایق کاری، الگوی بهره برداری و میزان دقت در طراحی منطق کنترل. در بسیاری از پروژه ها، کاهش مصرف انرژی در محدوده تقریبی ۱۰ تا ۳۰ درصد گزارش می شود. در ساختمان هایی که پیش از این هیچ کنترل هوشمندی نداشته اند ممکن است عدد بالاتر باشد و در ساختمان هایی که از قبل به خوبی مدیریت می شده اند کمتر. بهترین راه برای برآورد واقع بینانه، انجام ممیزی انرژی پیش از اجراست.
افزایش آسایش ساکنان
کنترل دقیق دما، رطوبت و کیفیت هوا باعث افزایش رضایت ساکنان، کارکنان، بیماران یا مهمانان می شود. در فضاهای اداری، کیفیت هوای داخل مستقیما بر تمرکز و بهره وری افراد اثر دارد.
افزایش عمر تجهیزات و کاهش خرابی
جلوگیری از روشن و خاموش شدن های مکرر، کارکرد چرخشی پمپ ها و چیلرها و هشدار به موقع در زمان بروز ناهنجاری، فشار کمتری به تجهیزات وارد می کند و عمر مفید آن ها را افزایش می دهد.
نگهداری پیشگیرانه و پیش بینانه
با ثبت ساعت کارکرد و روند داده ها، تیم تاسیسات می تواند به جای تعمیر پس از خرابی، سرویس ها را بر اساس وضعیت واقعی تجهیزات برنامه ریزی کند.
مدیریت متمرکز و کاهش هزینه نیروی انسانی
یک اپراتور می تواند از اتاق کنترل یا حتی از راه دور، چندین ساختمان را پایش کند. این موضوع به خصوص برای شرکت های مدیریت املاک و مجموعه های چندساختمانی ارزش زیادی دارد.
افزایش ارزش ملک
ساختمانی که سیستم مدیریت هوشمند دارد، هزینه بهره برداری کمتری دارد و برای مستاجران و خریداران جذاب تر است. همچنین اخذ گواهی های ساختمان سبز را ساده تر می کند.

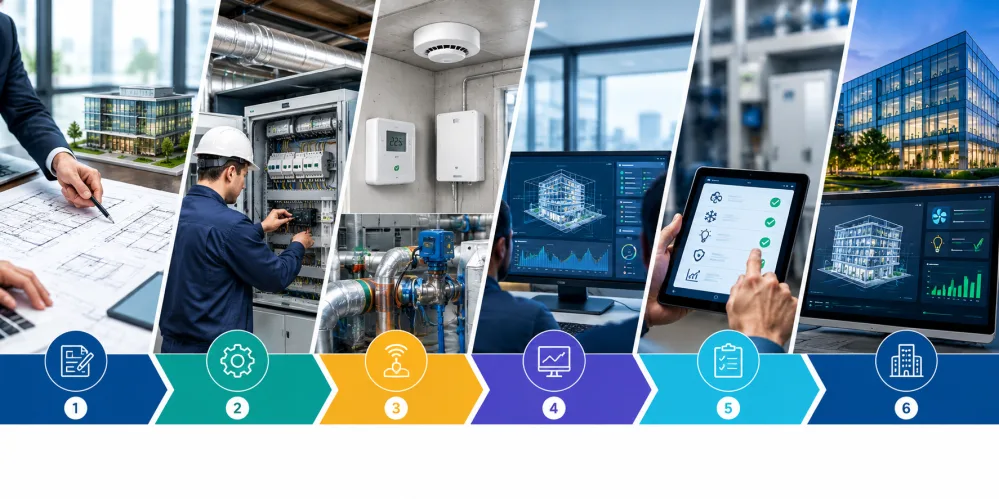

مراحل اجرا و پیاده سازی BMS
اجرای موفق BMS یک فرایند مرحله به مرحله است و فقط خرید سخت افزار نیست.
۱. ممیزی انرژی و بررسی وضعیت موجود
در این مرحله تاسیسات موجود، نقشه ها، الگوی مصرف و قبوض انرژی بررسی می شود تا مشخص شود بیشترین پتانسیل صرفه جویی کجاست.
۲. تعیین نیازها و دامنه پروژه
کارفرما باید مشخص کند چه سیستم هایی قرار است تحت پوشش BMS قرار گیرند و اولویت ها چیست؛ کاهش هزینه انرژی، آسایش، ایمنی یا همه این ها.
۳. طراحی فنی و تهیه لیست نقاط (Point List)
لیست نقاط شامل همه ورودی ها و خروجی هایی است که باید پایش یا کنترل شوند. در این مرحله معماری شبکه، نوع کنترلرها، پروتکل ها و سناریوهای کنترلی (Sequence of Operation) نوشته می شود.
۴. تامین تجهیزات و نصب
نصب سنسورها، عملگرها، تابلوهای کنترل و کابل کشی شبکه باید با رعایت استانداردها و هماهنگی با سایر پیمانکاران انجام شود.
۵. برنامه نویسی و یکپارچه سازی
منطق کنترلی در کنترلرها پیاده سازی می شود و صفحات گرافیکی نرم افزار مرکزی طراحی می شود. ارتباط با تجهیزات شخص ثالث مانند چیلرها و مشعل ها نیز در این مرحله برقرار می شود.
۶. تست، راه اندازی و کمیشنینگ
همه نقاط یک به یک تست می شوند و عملکرد سناریوهای کنترلی در شرایط واقعی بررسی می شود. کمیشنینگ دقیق یکی از مهم ترین عوامل موفقیت پروژه است.
۷. آموزش، تحویل و پشتیبانی
اپراتورها باید با نحوه کار سیستم، مدیریت آلارم ها و تغییر تنظیمات آشنا شوند. بدون آموزش کافی، حتی بهترین سیستم هم به مرور به حالت دستی برمی گردد.
BMS در انواع ساختمان ها
ساختمان های مسکونی
در مجتمع های مسکونی بزرگ، تمرکز BMS معمولا بر موتورخانه مرکزی، پمپ ها، روشنایی مشاعات، پارکینگ و منابع آب است. [هوشمند سازی موتورخانه ساختمان](https://behine-energy.com/building-engine-room-optimization) در این ساختمان ها می تواند بخش قابل توجهی از هزینه گاز و برق مشاعات را کاهش دهد.
ساختمان های اداری
در برج های اداری، زمان بندی کارکرد HVAC و روشنایی بر اساس ساعات کاری، کنترل منطقه ای دما و مدیریت هوای تازه بیشترین اثر را دارد.
مراکز تجاری
مراکز خرید ترافیک متغیر و بار حرارتی بالایی دارند. کنترل هوای تازه بر اساس تعداد افراد، مدیریت روشنایی و کنترل پیک بار برق از کاربردهای کلیدی است.
بیمارستان ها
در بیمارستان ها، BMS علاوه بر انرژی، با ایمنی بیماران سروکار دارد. کنترل فشار اتاق های ایزوله، دما و رطوبت اتاق عمل، پایش گازهای طبی و اطمینان از کارکرد پیوسته تجهیزات حیاتی اهمیت ویژه دارد. در این ساختمان ها قابلیت اطمینان و افزونگی سیستم اولویت اول است.
هتل ها
در هتل ها، یکپارچه سازی BMS با سیستم رزرو و کارت اتاق امکان می دهد تهویه و روشنایی اتاق های خالی در حالت اقتصادی قرار گیرد و پیش از ورود مهمان به حالت آسایش برگردد.
تفاوت BMS با خانه هوشمند
بسیاری این دو مفهوم را یکی می دانند، اما تفاوت های مهمی دارند:
مقیاس: خانه هوشمند برای یک واحد مسکونی طراحی می شود، اما BMS برای کل یک ساختمان یا مجموعه ای از ساختمان ها.
هدف اصلی: خانه هوشمند بیشتر بر راحتی، سرگرمی و امنیت شخصی تمرکز دارد، در حالی که BMS بر بهره برداری بهینه تاسیسات و مدیریت انرژی تمرکز دارد.
تجهیزات تحت کنترل: BMS تجهیزات سنگین مثل چیلر، بویلر، هواساز، برج خنک کننده و پمپ های اصلی را کنترل می کند.
کاربر: کاربر خانه هوشمند ساکن واحد است و کاربر BMS معمولا مدیر ساختمان یا تیم تاسیسات.
استانداردها: BMS معمولا بر پروتکل های صنعتی مانند BACnet و Modbus تکیه دارد.
در ساختمان های مسکونی لوکس، این دو سیستم می توانند در کنار هم و به صورت یکپارچه کار کنند.
هزینه اجرای BMS و بازگشت سرمایه
هزینه اجرای BMS یک عدد ثابت نیست و به عوامل متعددی بستگی دارد:
متراژ و نوع کاربری ساختمان
تعداد نقاط ورودی و خروجی
برند و کیفیت تجهیزات
جدید بودن ساختمان یا اجرای سیستم در ساختمان موجود (Retrofit)
میزان یکپارچه سازی با سیستم های دیگر
نیاز به اینورتر، شیرهای موتوری و تجهیزات جانبی
دوره بازگشت سرمایه نیز به میزان مصرف فعلی، قیمت حامل های انرژی و دقت طراحی بستگی دارد. در ساختمان هایی با مصرف بالا و تاسیسات ناکارآمد، صرفه جویی سالانه می تواند بخش قابل توجهی از هزینه اولیه را جبران کند. توصیه ما این است که پروژه را مرحله ای پیش ببرید؛ ابتدا بخش هایی مثل موتورخانه و HVAC را که بیشترین پتانسیل صرفه جویی را دارند هوشمند کنید و سپس سیستم را توسعه دهید.
نگهداری و پشتیبانی سیستم BMS
BMS یک سیستم نصب کن و فراموش کن نیست. برای حفظ عملکرد آن به موارد زیر توجه کنید:
کالیبراسیون دوره ای سنسورها، به ویژه سنسورهای دما، رطوبت و CO2
بررسی سلامت عملگرها، شیرها و دمپرها
به روز رسانی نرم افزار و رعایت نکات امنیت سایبری
پشتیبان گیری منظم از برنامه کنترلرها و پایگاه داده
بازبینی دوره ای سناریوهای کنترلی بر اساس تغییر کاربری فضاها
بررسی آلارم های تکراری و رفع ریشه ای آن ها
جلوگیری از قرار گرفتن طولانی مدت تجهیزات در حالت دستی (Override)
آینده BMS؛ اینترنت اشیا و هوش مصنوعی
نسل جدید سیستم های مدیریت ساختمان با فناوری هایی مانند اینترنت اشیا (IoT)، رایانش ابری و هوش مصنوعی در حال تحول است. سنسورهای بی سیم ارزان تر، نصب در ساختمان های موجود را ساده تر کرده اند. پلتفرم های ابری امکان پایش چندین ساختمان از یک داشبورد را فراهم می کنند.
هوش مصنوعی و یادگیری ماشین نیز امکان پیش بینی بار حرارتی بر اساس پیش بینی هوا، تشخیص خودکار خطا (FDD) و پیش بینی خرابی تجهیزات را فراهم می کنند. مفهوم دوقلوی دیجیتال (Digital Twin) هم به مدیران اجازه می دهد سناریوهای مختلف بهره برداری را پیش از اجرا شبیه سازی کنند. در کنار این فرصت ها، امنیت سایبری به یکی از مهم ترین دغدغه های این حوزه تبدیل شده است.
اشتباهات رایج در انتخاب و اجرای BMS
شروع پروژه بدون ممیزی انرژی و هدف گذاری مشخص
انتخاب سیستم فقط بر اساس کمترین قیمت
استفاده از پروتکل های بسته و وابستگی کامل به یک تامین کننده
طراحی ضعیف سناریوهای کنترلی و کپی کردن منطق از پروژه های دیگر
نصب نادرست سنسورها یا استفاده از سنسورهای کم دقت
کمیشنینگ ناقص و تحویل عجولانه پروژه
آموزش ناکافی اپراتورها
نادیده گرفتن امنیت شبکه و دسترسی از راه دور
نبود قرارداد پشتیبانی و نگهداری پس از اجرا
تمرکز صرف بر نمایش گرافیکی زیبا به جای عملکرد واقعی کنترل
جمع بندی
سیستم BMS ساختمان دیگر یک امکان لوکس نیست؛ ابزاری کاربردی برای کاهش هزینه های انرژی، افزایش عمر تجهیزات، بهبود آسایش ساکنان و مدیریت حرفه ای ساختمان است. موفقیت BMS به برند تجهیزات خلاصه نمی شود، بلکه به ممیزی دقیق، طراحی هوشمندانه سناریوهای کنترلی، اجرای اصولی، کمیشنینگ کامل و پشتیبانی مستمر بستگی دارد.
تیم بهینه انرژی هوشمند با تمرکز بر بهینه سازی انرژی ساختمان، در زمینه پایش هوشمند موتورخانه، بهینه سازی سیستم HVAC ساختمان، بهینه سازی موتورخانه ساختمان و صرفه جویی انرژی چیلر در کنار مدیران و مالکان ساختمان است.
اگر می خواهید بدانید ساختمان شما چه پتانسیلی برای کاهش مصرف انرژی دارد، همین امروز از طریق وب سایت بهینه انرژی هوشمند با ما تماس بگیرید و درخواست مشاوره و ارزیابی اولیه ثبت کنید.
سوالات متداول درباره سیستم BMS ساختمان
سیستم BMS ساختمان تجهیزات تاسیساتی مانند HVAC، موتورخانه، روشنایی و پمپ ها را به یک شبکه متصل می کند، وضعیت آن ها را به صورت لحظه ای پایش می کند و با کنترل خودکار، مصرف انرژی را کاهش و آسایش ساکنان را افزایش می دهد.
میزان صرفه جویی به شرایط ساختمان بستگی دارد، اما در بسیاری از پروژه ها کاهش مصرف در محدوده تقریبی ۱۰ تا ۳۰ درصد دیده می شود. برآورد دقیق تر برای هر ساختمان با ممیزی انرژی امکان پذیر است.
بله. اجرای BMS در ساختمان های موجود (Retrofit) کاملا امکان پذیر است. با استفاده از سنسورهای بی سیم، کنترلرهای ماژولار و اجرای مرحله ای، می توان بدون تخریب گسترده سیستم را پیاده سازی کرد.
پروتکل مطلق بهتری وجود ندارد. BACnet برای HVAC و پروژه های بزرگ رایج است، Modbus برای ارتباط با تجهیزاتی مثل چیلر و کنتور بسیار پرکاربرد است و KNX در کنترل روشنایی و اتاق ها محبوب است. مهم استفاده از پروتکل های باز و سازگار است.
خانه هوشمند برای یک واحد و با تمرکز بر راحتی ساکن طراحی می شود، اما BMS کل تاسیسات یک ساختمان را با هدف بهره برداری بهینه و مدیریت انرژی کنترل می کند.
متراژ و کاربری ساختمان، تعداد نقاط کنترلی، برند تجهیزات، میزان یکپارچه سازی با سیستم های دیگر و جدید یا موجود بودن ساختمان مهم ترین عوامل تعیین کننده هزینه هستند.
